VP-5200N/VP-5200

  • サポート情報一覧へ
基本仕様
機種名 VP-5200N VP-5200
印字桁数・印字幅 136桁・345mm(13.6インチ)
印字方式 インパクトドットマトリクスプリンター
ピン配列/解像度 24ピン(12ピン×2列)/180dpi
改行速度4.23mm
(1/6インチ)改行時
50ms/行
紙送り方法 フリクションフィード(トップ・フロント)
プッシュトラクターフィード(フロント・リア)
インターフェイス
(ケーブルは別売)
標準 IEEE1284(Nibbleモード)規格準拠双方向パラレルI/F
Ethernet I/F(注1)
IEEE1284(Nibbleモード)規格準拠双方向パラレルI/F
オプション - 拡張スロット(オプションI/Fカード)
入力データバッファー 128KB
稼働音
(ISO7779パターン印刷時)
57dB(A)
電源 AC100V±10%
定格電流(最大) 8.0A
消費電力 スリープモード時 約7.0W
連続印刷平均 約110W(ISO/IEC10561 LETTERパターン印刷時)
使用環境 動作時 温度:5~35℃、湿度:10~80%(非結露)
保存時 温度:-30~60℃、湿度:5~85%(非結露)
外形寸法(W×D×H) 600mm×300mm×325mm(後方用紙サポート除く、操作ノブ除く)
質量(オプション含まず) 約25kg
製品寿命(注2) 5年
プリンターヘッド寿命 4億ストローク(ワイヤ当たり)
リボン推奨使用期間(注2) 2年
関連規格 VCCIクラスB情報技術装置
EU RoHS指令対応
無償保証期間 6カ月間(出張修理)
(注)有償修理サービスについてはこちら
(注)定額保守サービスについてはこちら
(注1) 標準添付のPRIFNW7を拡張スロットに取り付けます。
(注2) 製品寿命・リボン推奨使用期間は参考値です。印刷量、設置(保管)の環境などにより異なります。
ESC/P®
文字種類 英数カナ
(JIS8)
英数カタカナ:160文字種
グラフィック:64文字種
拡張グラフィックス:128文字種、各国文字13カ国
漢字 JISX0208-1990準拠
文字サイズ
(横×縦)
英数カナ
(10CPI)
ドラフト印字:12ドット×23ドット
高品位文字:36ドット×23ドット
漢字
(全角)
24ドット×24ドット
書体 英数カナ エプソンローマン、エプソンサンセリフ、エプソンOCR-B(注1)
漢字 明朝体、ゴシック体
バーコード(注2) JAN標準/短縮、Interleaved 2 of 5
UPC-A/E、Code39/128、POSTNET
制御コード体系 ESC/P 24-J84、ESC/P スーパー(注3)
印字モード 英数カナ 拡大(縦・横)、縮小、イタリック、強調、二重印字、スーパー/サブスクリプト、アンダーライン、袋文字、影文字
漢字 全角、半角、縦倍角、横倍角、4倍角、1/4倍角、縦書き、イタリック、アンダーライン、袋文字、影文字、強調、二重印字
改行間隔 4.23mm(1/6インチ)、3.175mm(1/8インチ)、
0.1411mm(1/180インチ) あるいは 0.0706mm(1/360インチ)単位でプログラマブル
印字方向 双方向最短距離印字(ロジカルシーキング)
(注1) 高品位設定で出力し、あらかじめOCR装置での読み取り評価の実施をおすすめします。英数字のみ対応しています。
(注2) プリンタードライバーでは使用できません。MS-DOS®などアプリケーションがプリンターの制御コードを出力できる環境で使用できます。規格に準じたバーコードを印字する機能であり、全ての環境での読み取り性を保証するものではありませんので、十分に評価を行った上でご使用ください。また印字濃度により読み取り性は変わります。複写用紙に印字したバーコードは読み取れないことがあります。
(注3) ESC/P スーパー機能とは、市販のアプリケーションソフトにおいて、ESC/PおよびPC-PR201H対応ソフトが使用できる機能です。
用紙仕様・連続用紙(注1)
用紙種類(注2) 上質紙、再生紙、複写紙(ノンカーボン・裏カーボン)
フロントトラクター
(プッシュ)
用紙幅 101.6~406.4mm(4.0~16.0インチ)
印字領域は136桁までです
用紙長 101.6~558.8mm(4.0~22.0インチ)
用紙厚 0.06~0.1mm(一枚紙)
0.12~0.65mm(複写紙)
複写枚数 8枚(オリジナル+7枚)
ラベル紙 ラベルサイズ:縦23.8×横63.5mm以上
用紙厚:0.2mm以下(台紙を含む)
リアトラクター
(プッシュ)
用紙幅 101.6~406.4mm(4.0~16.0インチ)
印字領域は136桁までです
用紙長 101.6~558.8mm(4.0~22.0インチ)
用紙厚 0.06~0.1mm(一枚紙)
0.12~0.42mm(複写紙)
複写枚数 6枚(オリジナル+5枚)
ラベル紙 ラベルサイズ:縦23.8×横63.5mm以上
用紙厚:0.2mm以下(台紙を含む)
(注1) 折り畳み長は4インチ以上です。使用可能な連続複写紙につきましてはこちらまたは、エプソンインフォメーションセンターまでお問い合わせください。
(注2) 使用される紙種・使用環境により、印字品質に差異が生じる場合があります。事前にチェックされることをおすすめします。
用紙仕様・単票紙(一枚紙)(注1)
用紙種類(注2) 上質紙、再生紙
手差し・フロント
1枚のみセット可能
用紙サイズ B4、B5、A3、A4、A5、A6
用紙幅 92~420mm
用紙長 90~420mm
用紙厚 0.05~0.10mm
郵便はがき 一般:縦148×横100mm
往復:縦148×横200mm(注3)
用紙厚(連量):0.22mm(165kg紙相当)
封筒 長形3号/4号、角形2号/3号
用紙厚:0.12~0.46mm
手差し・トップ
1枚のみセット可能
用紙サイズ B4、B5、A3、A4、A5、A6
用紙幅 92~420mm
用紙長 90~420mm
用紙厚 0.06~0.10mm
(注1) 印字推奨領域と余白についてはこちら
(注2) 使用される紙種・使用環境により、印字品質に差異が生じる場合があります。事前にチェックされることをおすすめします。
(注3) 郵便はがき(往復)は、用紙中央に折り目がないものをお使いください。
用紙仕様・単票複写紙(注1)
用紙種類(注2) 上質紙、再生紙、複写紙(ノンカーボン・裏カーボン)
手差し・フロント
1部のみセット可能
用紙サイズ B4、B5、A3、A4、A5、A6
用紙幅 92~420mm
用紙長 90~420mm
用紙厚 0.12~0.65mm
複写枚数 8枚(オリジナル+7枚)
天糊のみ使用可能です
手差し・トップ
1部のみセット可能
用紙サイズ B4、B5、A3、A4、A5、A6
用紙幅 92~420mm
用紙長 90~420mm
用紙厚 0.12~0.42mm
複写枚数 6枚(オリジナル+5枚)
天糊のみ使用可能です
(注1) 印字推奨領域と余白についてはこちら
(注2) 使用される紙種・使用環境により、印字品質に差異が生じる場合があります。事前にチェックされることをおすすめします。
印字速度/印字桁数
文字種 印字速度(字/秒)(注1) 印字桁数
標準 高速
漢字 全角 120 240 90
半角 249 498 188
1/4角 231 462 174
高品位 ドラフト
英数カナ 10CPI 180 360 136
12CPI 216 432 163
15CPI 270 540 204
(注1) 内蔵フォントを使用した場合の速度。データ、複写枚数、印字モード等により印字速度が低下する場合があります。
対応OS
Windows®(注1) その他のOS
Windows® 11/Windows® 10/Windows® 8/Windows® 8.1/
Windows® 7/Windows Vista®/
Windows® XP(32bitはSP3以降/64bitはSP2以降)/
Windows Server® 2022/Windows Server® 2019/
Windows ServerR 2016/Windows Server® 2012/
Windows Server® 2012 R2/Windows Server® 2008 R2/
Windows Server® 2008/Windows Server® 2003(SP2以降)
MS-DOS®
(注1) OSによっては、OS添付のプリンタードライバーを使用します。
その他のWindows®OSの対応など詳細はこちら

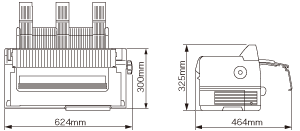

寸法図

寸法図

(注) 単票トップ使用時:624(W)×440(D)×428(H)mm
同梱品一覧
同梱品 ・プリンター本体
・用紙ガイド
・用紙サポート(3個)
・紙送りノブ
・リボンカートリッジ
・電源コード
・VP-5200 取扱説明書(セットアップと使い方の概要編)
・ソフトウェアディスク
・保証書
