PX-603F

  • サポート情報一覧へ
仕様概要
機種名 PX-603F
印刷方式/最高解像度 MACH方式/5760×1440dpi（注1）
コントロールコード体系 ESC/Pラスター(コマンドは非公開)、ESC/P-R
ノズル
配列		 黒 384ノズル
カラー 384ノズル(各128ノズル×3色)
インク 4色、独立型インク
インターフェイス Hi-Speed USB（注2）×2(PC接続用×1〈背面〉、
外部記憶機器接続およびPictBridge用×1〈前面〉)、
10BASE-T/100BASE-TX、IEEE802.11b/g/n
用紙 単票紙
(ASF)		 サイズ L判、2L判、KG、ハイビジョン、六切、A6縦～A4縦
厚さ 普通紙/0.08～0.11mm、
当社純正プリンター用紙/最大0.30mm
封筒（注3） 洋形封筒1号～4号（注4）、長形封筒3号/4号（注4）（注5）
ハガキ（注6） 郵便ハガキ（注7）、郵便ハガキ(インクジェット紙)（注7）、
郵便往復ハガキ（注4）（注7）、純正ハガキ
注：必要マージンにご注意ください
必要
マージン
（注8）		 四辺フチなし
全面印刷可能
用紙サイズ		 L判/2L判/KG/ハガキ/ハイビジョン/六切/A4：上下左右0mm（注9）
その他用紙
サイズのマージン		 上下左右3mm以上、封筒：上下3mm 左右5mm
給紙容量(ASF)（注10） A4：最大250枚(75g/m²)、
ハガキ：最大50枚
消費電力 約16W(スタンドアロンコピー時)
電源電圧 AC100V±10％
外形寸法
(本体のみ：W×D×H)収納時		 446×360×226(mm)
質量（注11） 約7.6kg
本体
同梱品		 セットアップ用
インクカートリッジ
(各1個)		 ブラック、シアン、マゼンタ、イエロー
マニュアル/ソフト 取扱説明書、ソフトウェアCD-ROM
その他 Hi-Speed USBケーブル(約1.8m)、モジュラーケーブル(約2.0m)、
電源ケーブル、保証書
印刷速度 プリンタードライバー
初期設定時
(ISO/IEC24734準拠A4文書)		 カラー：約7.2ipm
モノクロ：約15ipm
PPM最速値
(エプソンオリジナルチャート
A4文書)		 カラー：約38枚/分
モノクロ：約38枚/分
無償修理期間 1年間(持ち込み修理)
  • 注1：最小1/5760インチのドット間隔で印刷します。
  • 注2：Hi-Speed USBでのご使用は、パソコン側でHi-Speed USBに対応している必要があります。またHi-Speed USBインターフェイスはUSB完全上位互換ですので、USBとしてご使用可能です。
  • 注3：長形封筒はフラップ(ふたののりしろ部分)を開いた状態で印刷してください。アプリケーションによっては詳細設定が必要な場合があります。
  • 注4：パソコン接続時のみ対応。予めロゴなどが印刷された封筒の場合は、印刷できない場合があります。
  • 注5：Windowsのみ対応。
  • 注6：写真を貼り合わせたものや絵ハガキなど、厚手のハガキは正常に紙送りできない場合があります。
  • 注7：郵便事業株式会社製
  • 注8：アプリケーションにより異なります。
  • 注9：デジタルカメラ用外部メモリカード使用時は選択した用紙種類/レイアウトにより、また、パソコン接続時はアプリケーションにより異なります。
  • 注10：枚数は紙質により異なります。
  • 注11：インクカートリッジ、電源ケーブル含まず。
  • 注：Hi-Speed USBは従来表記のUSB 2.0に該当、USBは従来表記のUSB 1.1に該当します。
  • 注：パソコンからのプリントとスキャンを同時にご使用いただくことはできません。
  • 注：四辺フチなし全面印刷が可能な用紙サイズは四辺フチなし全面印刷対応表をご確認ください。
  • 注：四辺フチなしコピー、四辺フチなし全面印刷は、コピー原稿、またはソフトウェアで作成した用紙サイズよりわずかに拡大して印刷します。そのため、用紙からはみ出た部分は印刷されません。本番の印刷前に試し印刷をすることをお勧めします。
対応用紙について

対応用紙は消耗品ページ内「用紙」をご覧ください。

プリンタードライバー対応OS一覧
接続インターフェイス（注1） 日本語版 Windows®（注2） Mac OS X（注2）（注4）
7（注3） Vista（注3） XP（注3） 2000
Professional		 10.4.11～ 10.3.9～ 10.2.8～
Hi-Speed USB ● ● ● - ● - -
USB ● ● ● - ● - -
ネットワーク ● ● ● - ● - -
  • 注1：各インターフェイスを標準搭載するパソコンに対応します。
  • 注2：各対応OSのプレインストールモデルに対応。
    また、各対応OSのプレインストールモデルからのアップグレード環境にも対応しています。
  • 注3：32bit/64bit版に対応。詳細は製品OS対応情報をご覧ください。
  • 注4：Mac OS X対応のプリンタードライバーには、機能上制限があります。
    機能制限については、製品OS対応情報をご確認ください。
    また、Mac OS Xのクラシック環境では動作いたしません。
    Mac OS X Ver10.7(Lion)対応の詳細は、製品OS対応情報をご覧ください。
    Apple AirMac Extreme/Express対応の詳細は、製品OS対応情報をご確認下さい。
  • 注：Hi-Speed USBはUSBの完全上位互換ですので、USBとしてご使用可能です。
  • 注：Hi-Speed USBは従来表記のUSB 2.0に該当、USBは従来表記のUSB 1.1に該当します
四辺フチなし全面印刷対応表
用紙サイズ 用紙種類
A4 写真用紙クリスピア〈高光沢〉、写真用紙〈光沢〉、写真用紙〈絹目調〉、
写真用紙エントリー〈光沢〉、フォト光沢紙、フォトマット紙、スーパーファイン紙
六切 写真用紙クリスピア〈高光沢〉、写真用紙〈光沢〉
ハイビジョン 写真用紙〈光沢〉
ハガキ 郵便ハガキ(インクジェット紙含む、光沢インクジェット紙含む)、
スーパーファイン専用ハガキ
KG 写真用紙クリスピア〈高光沢〉、写真用紙〈光沢〉、
写真用紙エントリー〈光沢〉
L判/2L判 写真用紙クリスピア〈高光沢〉、写真用紙〈光沢〉、
写真用紙〈絹目調〉、写真用紙エントリー〈光沢〉
  • 上記対応表以外の写真用紙クリスピア〈高光沢〉/写真用紙〈光沢〉/〈絹目調〉、普通紙、スーパーファイン紙は四辺フチなし全面印刷が可能ですが、以下のような制限があります。
  • 注：写真用紙クリスピア〈高光沢〉、写真用紙〈光沢〉、写真用紙〈絹目調〉では、用紙が反っていないことを確認して印刷してください。用紙が反った状態で印刷すると、プリントヘッドがこすれ印刷結果が汚れる場合があります。
  • 注：普通紙、スーパーファイン紙では、印刷濃度の高いデータによっては、プリントヘッドがこすれ、印字結果が汚れる場合があります。
  • 注：アイロンプリントペーパーには、四辺フチなし全面印刷は出来ません。
  • 注：スーパーファイン紙、スーパーファイン専用ハガキはパソコン接続時のみ使用可能です。ダイレクトプリント時にはパネル上でこれらの用紙設定が出来ないため、印刷できません。
  • 注：四辺フチなしコピー、四辺フチなし全面印刷は、コピー原稿、またはソフトウェアで作成した用紙サイズよりわずかに拡大して印刷します。そのため、用紙からはみ出た部分は印刷されません。本番の印刷前に試し印刷することをお勧めします。
スキャナー部・スタンドアロンコピーモード時基本仕様
スキャナー基本仕様
形式 卓上型カラーイメージスキャナー
走査方式 読み取りヘッド移動による原稿固定読み取り
センサー CIS
最大原稿サイズ 原稿台 A4/USレターサイズ
ADF A4/USレターサイズ/リーガル(3種類のみ)
最大有効領域 原稿台 216×297mm(8.5×11.7インチ)
ADF 216×355mm(8.5×14インチ)
解像度 主走査：2400dpi/副走査：2400dpi
読み取り解像度（注1） 50～4800dpi(1dpi刻み)、7200dpi、9600dpi
読み取り階調 RGB各色16bit入力、1・8bit出力
光源 LED
スタンドアロンコピーモード時基本仕様
最大原稿サイズ A4
コピーレイアウト 標準、フチなし、2アップ、両面コピー
固定倍率 等倍、オートフィット、A4→ハガキ、2L判→ハガキ、L判→ハガキ、
L判→2L判、2L判→A4、ハガキ→A4、L判→A4、A4→B5、B5→A4
任意倍率 25％～400％(1％刻みで設定可能)
濃度調整 9段階
対応用紙サイズ L判、2L判、KG、六切、ハガキ、B5、A4
連続コピー枚数 1～99枚
コピーサイズ 216×297mm(8.5×11.7インチ)
  • 注1：読み取り解像度が高解像度になると、読み取り範囲は制限されます。
自動両面印刷機能
機能 用紙名称 サイズ
両面コピー（注1） 両面上質普通紙<再生紙> A4
コピー用紙、事務用普通紙 A4、B5
自動両面印刷（注2） 両面上質普通紙<再生紙> A4
コピー用紙、事務用普通紙 A4、B5、USレターサイズ
  • 注1：プリンター単体での使用時のみ。
  • 注2：パソコンからの使用時のみ。
オートドキュメントフィーダ(ADF)仕様
原稿サイズ A4、USレターサイズ、リーガル(3種類のみ)
サポート原稿用紙種 普通紙のみ
サポート紙厚 64～95g/m²
最大セット可能枚数 30枚または3mm(A4/USレターサイズ)、10枚(リーガル)
自動両面読み取り ○（注1）（注2）
  • 注1：FAX送信時はモノクロのみ対応。
  • 注2：リーガルには対応しておりません。
ファクス仕様
型式 送受信兼用デスクトップ(スーパーG3・カラーファクス)
適用回線 一般加入電話回線（注1）
通信速度 最大33.6kbps(自動フォールバック機能付き)
電送時間（注2） 約3秒
走査線密度 モノクロ 8pels(画素)/mm×3.85line/mm
8pels(画素)/mm×7.7line/mm
カラー 200dpi×200dpi
符号化方式 モノクロ MH、MR、MMR
カラー JPEG
階調 モノクロ 4,096階調
カラー 24bitフルカラー(各色8bit)
送信原稿サイズ 原稿台 A4/USレターサイズ
ADF A4/USレターサイズ/リーガル
有効読取幅 216mm(A4/USレターサイズ/リーガル)
記録紙サイズ A4
有効記録幅 204mm(A4)
エラー訂正方式 ITU-T勧告T.30準拠
受信ファクス最大保存ページ数 最大約180枚（注3）、もしくは30件
短縮ダイヤル機能 最大60件
その他機能 グループダイヤル(最大30宛先まで)、順次同報送信(最大30宛先まで)、
手動送信、留守番電話機接続、自動リダイヤル、トーン送出、発信元記録、
ポーリング受信、通信管理レポートなど
インターフェイス モジュラーケーブル接続コネクター×2(LINE/EXT.)
PCファクス（注4） 送信のみ対応
  • 注1：以下のシステムや電話回線では使用できないことがあります。また、ドアホン/ビジネスホンには対応しておりません。
  • ・ 構内交換機(PBX)を使用した内線電話システム
  • ・ ADSLや光ファイバーなどのIP電話回線
  • ・ 各種サービス(キャッチホンなど)の提供を受けている電話回線・ISDN回線
  • その他、電話回線の状況や地域などの条件によって使用できないことがあります。
  • 状況が改善されない場合はご加入の回線業者へお問い合わせください。
  • 注2：ITU-T標準原稿を通信速度33.6kbps、モノクロ8pels(画素)/mm×3.85line/mmの画質で送信した時の画像情報の電送時間です。 実際の電送時間は原稿の内容、相手の機種、回線状況により異なります。
  • 注3：ITU-T標準原稿をモノクロ8pels(画素)/mm×3.85line/mmの画質で受信した場合。
  • 注4：パソコンでのファクス受信はできません。ファクスを受信する場合は、プリンター操作パネルのファクス機能を使用します。

●接続方法の代表的な例

すべての接続方法を保証するものではありません。詳しくは、契約されている回線事業者にお問合せください。

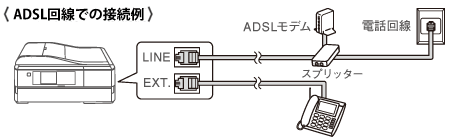

ADSL回線に接続する場合
  • 注：必ずスプリッターのTEL側端子に本機を接続してください。また、複数のスプリッターを使用しての並列(ブランチ)接続は、通話・通信品質の低下、ノイズ発生、通信エラーの原因となりますのでおやめください。詳しくは、ADSLモデムに付属している取扱説明書をご覧ください。

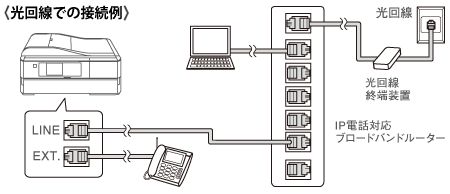

光回線に接続する場合
  • 注：詳しくは、接続機器に付属している取扱説明書をご覧ください。回線事業者によってはFAXの通信品質が保証されていないことがあります。必ず契約されている回線事業者にFAXの通信品質が保証されているか確認してください。
オプション
商品名 型番
USBインターフェイスケーブル(Hi-Speed USB/USB対応) USBCB2
  • 注：Hi-Speed USBケーブル本体同梱。
ネットワーク仕様
通信プロトコル TCP/IP
テレプリパ(TVからのプリント) 非対応
無線LAN仕様
準拠規格 IEEE802.11b/g/n
無線規格 ARIB STD-T66、RCR STD-33
周波数範囲 2.400GHz～2.497GHz
チャンネル IEEE802.11b：1～14ch、IEEE802.11g/IEEE802.11n：1～13ch
伝送方式 IEEE802.11b：DS-SS、IEEE802.11g/IEEE802.11n：OFDM
通信速度 IEEE802.11b：11/5.5/2/1Mbps、
IEEE802.11g：54/48/36/24/18/12/9/6Mbps、
IEEE802.11n：150～13.5Mbps(バンド幅40MHz)、72.2～6.5Mbps(バンド幅20MHz)
通信モード インフラストラクチャ/アドホック
伝送距離(屋内)（注1） 11Mbps時(見通し)60m、54Mbps時(見通し)20m
セキュリティー WEP(64/128bit)、WPA-PSK(TKIP/AES)（注2）
簡単設定 AOSS、WPS、WCN（注3）
  • 注1：周囲の環境により異なる場合があります。
  • 注2：WPA2規格に準拠しています。
  • 注3：PINコードを使用して接続する方法です。Windows 7/Vista対応。WCN-UFDは未対応。
  • 注：無線LANと有線LANを同時に使用いただくことはできません。
  • 注：無線LAN環境でご使用の場合は、無線LAN対応アクセスポイント経由(インフラストラクチャモード)での使用を推奨します。(推奨環境では、別途、無線LAN対応アクセスポイントが必要になります。)無線LAN対応アクセスポイントを使用せずにご使用になる場合(アドホックモード)は、高度なネットワーク知識が必要になります。アドホックモードでは、IEEE802.11nは動作致しません。
有線LAN仕様
準拠規格 IEEE802.3i/IEEE802.3u
通信モード 10BASE-T/100BASE-TX自動またはマニュアル選択
インターフェイス RJ45コネクタ×1
ポート規格 Auto-MDIX対応
デジタルカメラ用外部メモリーカード使用時
メモリーカードスロット CF TYPE II×1、
メモリースティック/メモリースティックPRO×1、
SDメモリーカード/マルチメディアカード×1、xD-Pictureカード×1
対応メモリーカード コンパクトフラッシュ（注1）、マイクロドライブ、
メモリースティック（注2）（注3）、メモリースティックDuo（注2）（注4）、
マジックゲートメモリースティック（注2）（注5）、
マジックゲートメモリースティックDuo（注2）（注4）（注5）、
メモリースティックPRO（注5）（注6）、
メモリースティックPRO-HG Duo（注4）、
メモリースティックPRO Duo（注4）（注5）（注6）、
メモリースティックマイクロ（注4）（注5）、SDメモリーカード（注7）（注9）、
SDHCメモリーカード（注8）、miniSDカード（注4）（注7）（注9）、
miniSDHCカード（注4）（注8）、microSDカード（注4）（注7）、
microSDHCカード（注4）（注8）、マルチメディアカード、
マルチメディアカードプラス、マルチメディアカード モバイル（注4）、
マルチメディアカード マイクロ（注4）、xD-Pictureカード、
xD-PictureカードType H、xD-PictureカードType M、
xD-PictureカードType M+
対応ファイル形式 DCF Ver.1.0/2.0（注10）規格準拠
対応画像ファイル
フォーマット		 DCF Ver.1.0/2.0規格準拠のデジタルカメラで撮影した
JPEG(Exif ver2.3準拠)形式の画像データ
取扱可能な画像サイズ 横：80～9200ピクセル　縦：80～9200ピクセル
取扱可能な画像枚数 9,990枚
  • 注1：動作電圧3.3Vのみ対応となります。
  • 注2：最大容量128MBまでの対応となります。
  • 注3：メモリーセレクト機能付きにも対応。
  • 注4：専用アダプターが必要になります。
  • 注5：著作権保護機能には対応しておりません。
  • 注6：高速転送機能には対応しておりません。
  • 注7：最大容量2GBまでの対応となります。
  • 注8：最大容量32GBまでの対応となります。
  • 注9：一部のカードが規格外の通信をするため、カードを正しく認識しない場合があります。対応のお問い合わせについては各カードメーカーにお問い合わせください。
  • 注10：SDXCカード、exFATフォーマットのメモリーカードには対応していません。またデジタルカメラ内蔵のメモリーに保存されている画像には対応していません。
  • 注：メモリーカードスロットは、パソコンと接続するとメモリーカードドライブとしてお使いいただけます。(同時に使用できるメモリーカードは1枚です)
  • 注：スマートメディア対応 カードリーダライタ 動作確認済み製品一覧をご確認ください。
インクカートリッジ
パッケージ 型番 仕様
IC4CL6162 パッケージ外観
 IC4CL6162 4色パック
ICBK61 パッケージ外観
 ICBK61 ブラック
ICC62 パッケージ外観
 ICC62 シアン
ICM62 パッケージ外観
 ICM62 マゼンタ
ICY62 パッケージ外観
 ICY62 イエロー
用紙
パッケージ 型番 サイズ 入り数(枚)
写真用紙
クリスピア
<高光沢>
用紙 パッケージ外観
 KL50SCKR L判 50
KL100SCKR L判 100
KL200SCKR L判 200
KKG100SCKR KGサイズ
(102×152mm)		 100
K2L20SCKR 2L判 20
K2L50SCKR 2L判 50
K6G20SCKR 六切
(203×254mm)		 20
KA420SCKR A4 20
KA450SCKR A4 50
写真用紙
<光沢>
用紙 パッケージ外観
 KL20PSKR L判 20
KL50PSKR L判 50
KL100PSKR L判 100
KL200PSKR L判 200
KL300PSKR L判 300
KL400PSKR L判 400
KL500PSKR L判 500
KHV20PSK ハイビジョンサイズ
(102×181mm)		 20
KKG100PSKR KGサイズ
(102×152mm)		 100
KKG200PSKR KGサイズ
(102×152mm)		 200
K2L20PSKR 2L判 20
K2L50PSKR 2L判 50
K6G50PSKR 六切
(203×254mm)		 50
KA420PSKR A4 20
KA450PSKR A4 50
KA4100PSKR A4 100
KA4250PSKR A4 250
写真用紙
<絹目調>
用紙 パッケージ外観
 KL20MSHR L判 20
KL100MSHR L判 100
K2L20MSHR 2L判 20
K2L50MSHR 2L判 50
KA420MSHR A4 20
写真用紙
エントリー
<光沢>
用紙 パッケージ外観
 KL100SEK L判 100
KL200SEK L判 200
KL400SEK L判 400
KKG100SEK KGサイズ(102×152mm) 100
KKG200SEK KGサイズ(102×152mm) 200
K2L20SEK 2L判 20
K2L50SEK 2L判 50
KA420SEK A4 20
KA450SEK A4 50
KA4100SEK A4 100
フォト光沢紙
用紙 パッケージ外観
 KA420PGP A4 20
KA450PGP A4 50
KA4100PGP A4 100
フォトマット紙
用紙 パッケージ外観
 KA450PM A4 50
スーパー
ファイン紙
用紙 パッケージ外観
 KA4100SFR
（注1）		 A4 100
KA4250SFR
（注1）		 A4 250
スーパーファイン
専用ハガキ
用紙 パッケージ外観
 MJSP5 ハガキ 50
KH100SF ハガキ 100
両面上質普通紙
<再生紙>
用紙 パッケージ外観
 KA4250NPDR A4 250
スーパーファイン
専用
ラベルシート
用紙 パッケージ外観
 MJA4SP5
（注1）		 A4 10
  • 注1：モードによっては使用できません。詳しくはマニュアルをご確認ください。
