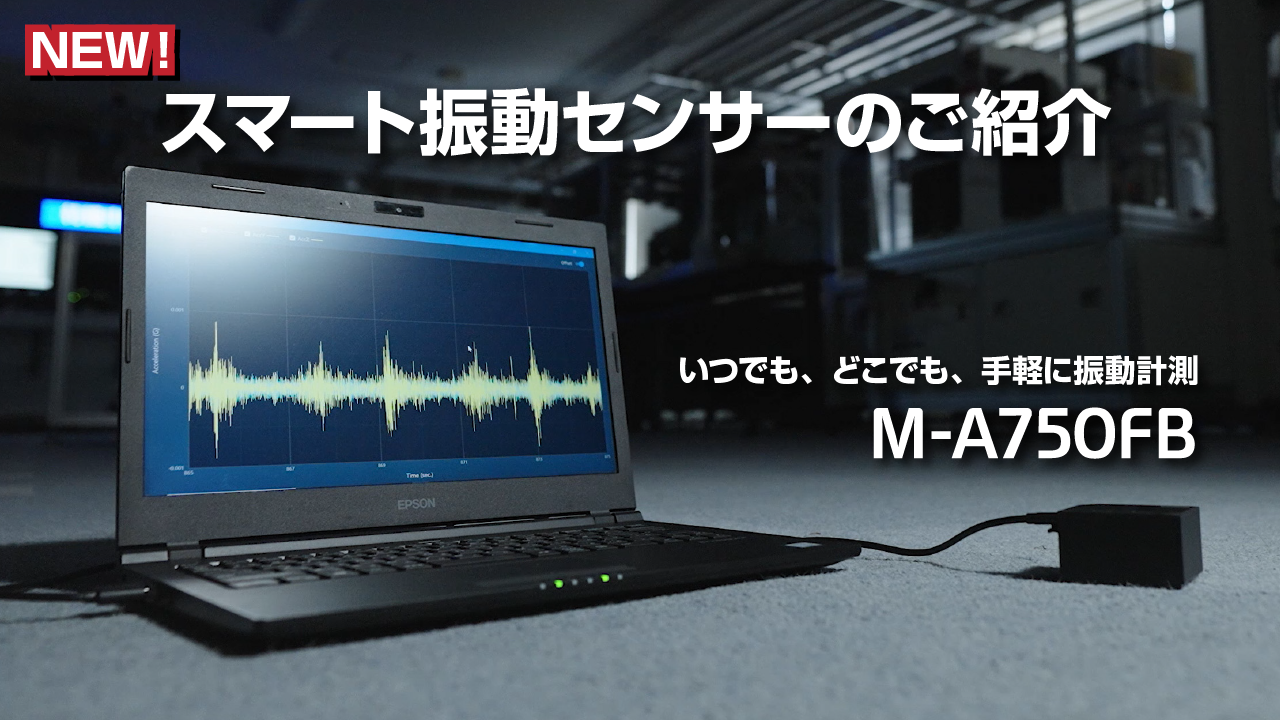

スマート振動センサー
スマート振動センサー
M-A750FB
いつでも、誰でも、手軽に振動計測
振動トラブルを解決せよ
製造現場での“その課題”
微小な振動
が原因かもしれません
製造現場で
こんなお困りごとは
ありませんか？
外観検査の精度が
安定しない…
歩留り改善の
ヒントが
見つからない…
生産設備の問題点が
特定できない…
導入する設備の
最適な設置場所が
決められない…
微小な“振動”が
原因かもしれません
日常では気づかない
微小な“振動”が
生産や検査などに影響を
及ぼしていることがあります。
Case01：装置自身の振動影響
誤判定が時々発生
環境の振動により、検査の精度が低下。発生源特定のため、振動計測を実施。
装置の周辺からは、問題となるような振動は検出されず。
装置自体に発生源があると推測。装置可動部から発生する振動を順番に計測。
検査精度に影響する振動の発生源が見つかり、根本対策を実施。その結果、検査精度が回復。
振動源：装置自身（搬送用電動アクチェータ）の励磁振動
原因となった振動の周波数：26Hz
Case02：周辺装置の振動影響
製造ラインのレイアウトを変更したところ、ある装置だけ工程歩留りが低下。
設置環境の変化が原因と推測。振動形で環境計測を実施。
装置周辺の振動計測により、隣接装置された装置の振動が影響していることが判明。
歩留り低下した装置に防振対策を実施。歩留りが回復。
振動源：周辺装置のコンプレッサ回転振動
原因となった振動の周波数：63Hz
Case03：製造フロアの床振動
新しい製造装置を導入することになったが、設置場所が適切か分からない。
高層フロアへ設置したいが、装置の設置条件を満たせるのか不安。振動計を使って事前に環境計測を実施。
フロアごとの環境振動を計測し、装置の設置条件を満たしているか確認。
設置条件を満たせることを確認できたため、予定どおり装置を設置。その後、問題なく稼働。
床振動規格の例：周波数10（Hz）において振幅1.75（μm）など
微小な“振動”が
生産や検査などに影響を
及ぼしていることがあります。
振動計測で、
課題を“見える化”できます
製造現場の課題に対するキーワードは
「振動計測」、「分析」、「問題特定」
その製造トラブル「微細な振動」
が原因かもしれません
『微小な振動への対応』が
製造現場の課題を解決するかもしれません
手軽に振動計測

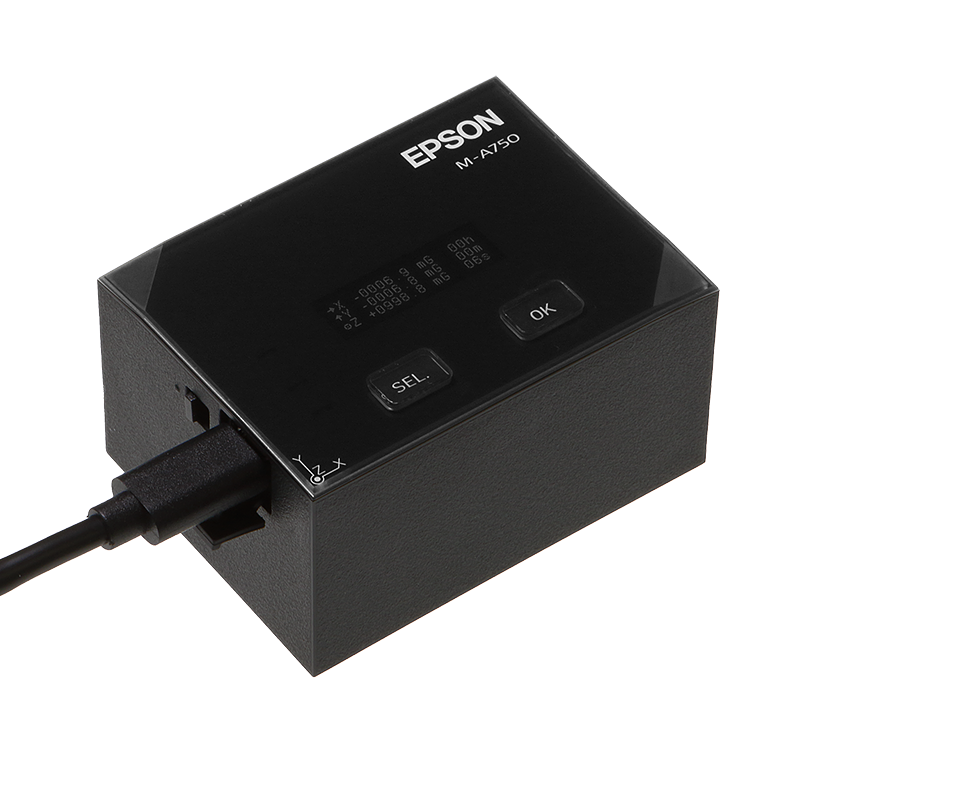

M-A750FB
エプソン独自の微細加工技術を用いた
水晶加速度センサー素子を内蔵。
誰でも、手軽に微小な振動を計測できる振動計です。
高精度な振動計測を行うときには、振動計測の専門業者に依頼をしているのではないかと思います。そのため、依頼作業が必要で、費用もかかり、振動解析の結果が出るまでの時間も必要という悩みがあったのではないでしょうか。
「スマート振動センサー M-A750FB」は手のひらサイズで、簡単にどこでも、これひとつで3軸方向の振動計測が可能です。業者に依頼せず、現場担当者自身で振動計測が可能になります。
お役に立つ理由
自社で計測・分析
振動計測・分析の
専門家への依頼が不要
になります
微小振動の計測
日常では気づかない
低周波の微小振動（注1）
を計測できます
（注1）周波数特性
周波数帯域：DC～460（Hz）
トリパタイトグラフ範囲：1～406.37（Hz）
振動解析の人材育成
社内に
振動解析のエキスパート
を育成できます
こんな方におすすめです
M-A750FB
外部の専門家に振動計測を依頼せずに、
自社で簡単に計測・分析をしたい
振動計測のエキスパートを社内で育成し、
振動計測を自社で完結できるようにしたい
担当者の感覚に頼っている設備の状況把握を、数値化・定量化して誰でもできるようにしたい
振動が影響しているかもしれない製造課題があるが、調査方法に悩んでいる
工事の影響範囲を事前に測定して、
生産への影響を最小限にしたい
設備設置時や課題発生時に床振動の影響を
確認したい
スマート振動センサーの特長
低周波数の振動測定に強い水晶センサー採用
エプソン独自の水晶加速度センサー素子を採用。
水晶センサー素子の周波数変化で加速度を検出します。
建物や地面等の“低周波数の振動計測”に適しています。
小型で軽量、持ち運びも簡単
スマート振動センサー「M-A750FB」は小型・計量で、手のひらに乗るサイズなので、持ち運びも簡単です。
無線で接続、離れた場所でも計測が可能
Bluetooth® による無線通信が可能です。
立ち入りが難しいエリアでも、M-A750FBを設置して、離れた場所のコンピューターで計測データの取得・解析を行うことができます。
簡単に振動を計測できます。
スマート振動センサーは単体（注1）で簡単に計測ができます。複雑な配線や設定は不要です。
①加速度の計測/保存
②傾きの計測/保存
③許容振動基準の読み取り
（VC-A～VC-G）
（注1）動作には外部からのUSB給電が必要となります
専用ソフトウェアを無償ダウンロード可能
Windows® 用の専用ソフトウェアが無償ダウンロード可能。
計測結果をPC上でリアルタイムに表示できます。
①加速度計測
②傾き計測
③1/3オクターブバンド分析＋トリパタイトグラフ表示
④振動許容基準（VCカーブ）表示（VC-A～VC-G）
振動許容基準（VCカーブ）表示
専用ソフトウェア（無償ダウンロード可能）を用いると、1/3オクターブバンド速度スペクトルによる、振動許容基準（VCカーブ）の表示/確認が可能です。（VC-A～VC-G）
校正が可能
スマート振動センサー『M-A750FB』は加速度の校正が可能です。製造現場における品質マネジメントシステムの要求事項として、測定器の校正が必要な場合、校正を承っています。校正内容・期間・料金に関しては別途ご相談下さい。
計測モード
振動レベル判定
加速度データを元に、VC判定を行います。「リアルタイム計測」のほか、多点測定で比較するのに便利な「ワンタイム計測」や特定箇所の長時間計測に使える「連続ログ計測」が行えます。
こんなシーンで活躍します
- クリーンルームの振動環境を調べたい
- 架台/浮床防振/防振システムの振動を測定したい
- 露光装置、三次元測定器、レーザー干渉計、半導体製造装置などの振動影響を調べたい
加速度
設定したサンプリングレートで、3軸方向の加速度を計測します。3軸、2軸の時系列によるグラフ表示のほか、X/Y/Z軸それぞれの周波数帯域ごとのパワー分布も確認できます。
こんなシーンで活躍します
- 精密機器の輸送時の振動試験を行いたい
- 生産設備の劣化や異常を検査したい
- 建築物の振動を時系列で計測したい
傾き
3軸方向の傾き角度を計測できます。XY/YZ/ZXの2軸においての傾きを確認でき、また傾きの許容範囲の判定も行えます。X/Y/Z軸それぞれの傾きの時系列変化も確認できます。
こんなシーンで活躍します
- クレーン車や高所作業車の車体水平を検出したい
- 半導体製造装置などの設置場所の傾きを計測したい
- 生産設備の傾きを調べたい
お役立ち資料

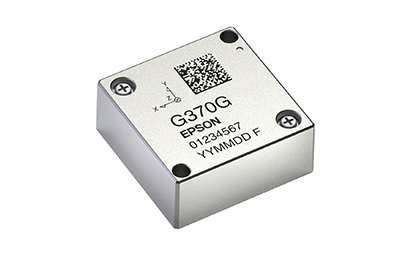

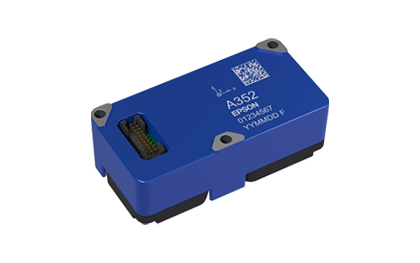

エプソンは「M-A750FB」の他にもさまざまなセンシング製品を取り揃えております。
